電氣化鐵路沿線油氣管道及罐區的電磁防護
摘 要：鐵路是國家的重要基礎設施，大眾化的交通工具和綜合運輸體系的骨干，肩負著為全面建設小康社會提供運力支持，當好國民經濟發展先行的重任。隨著《中國鐵路中長期發展規劃》的出臺，各地紛紛興起高鐵投資熱潮。至2020年，中國將建成“四縱四橫”高鐵網，貫穿環渤海地區、長三角、珠三角三大城市群，這意味著，我國已正式步入高鐵時代！
一、電氣化鐵路對埋地鋼質燃?xì)夤艿赖慕涣鞲蓴_
1.1交流干擾的產生
按照電磁場理論分析，強電線路（含電氣化鐵路牽引系統）對金屬管道的交流干擾主要是通過阻性耦合、容性耦合、感性耦合3種方式來進行。
（1）阻性耦合的產生
阻性耦合主要是由于故障電流和雜散電流流過干擾源的接地體，造成大地電位上升，當管道通過這個區域時，管道本身相當于遠方零電位，這樣就在管道上產生一個電壓差，以離接地體最近為最高。上產生一個電壓差，以離接地體最近為最高。
在正常供電方式時，干擾源雜散電流一般很小，但對“二線一地”或“一線一地”的供電方式，其接地極是工作電流的通道，當管道靠近接地電極時，由于金屬管道本身良好的導電性能，管道上將有雜散電流存在。
在故障情況下，由于故障電流引起的大地電位上升是很危險的。由于故障電流大，幾百安培或幾千安培通過接地體入地，在其周?chē)纬梢粋�(gè)強大電場，它可能產生電弧燒穿金屬管道，擊毀管道防腐絕緣層和陰極保護設備，當強大的電場作用在管道覆蓋層的缺陷處時更會導致電弧的形成，當電弧達到足夠的量和較長時間的流通時便會造成鋼管融化。如果鋼管離接地體的距離太小，可能會直接引起相當于高電流的電弧擊穿，而鋼管上的覆蓋層限制了電弧的轉移，這樣，電弧作用集中在微小的一塊面積上，增加了融化的危險。
（2）容性耦合的產生
容性耦合是由于交流電場的影響在導體中產生的電位而形成的。容性耦合主要發生在管道施工期間，因?yàn)楣艿辣旧韼в蟹栏^緣層，使得輸電系統的相線和管道、管道和大地之間存在電容，如果輸電線路和金屬管道平行，管道就有可能存在容性耦合電壓。
（3）感性耦合的產生
感性耦合是當管道和強電線路近距離平行接近或斜接近時，當電流在一條相導線中流動時，在導線周?chē)纯僧a(chǎn)生交變磁場，該磁場作用在管道上產生干擾電壓。在三相輸電系統中，若三相電流相等，且三相架空導線與管道軸線距離相等，則在管道上產生的綜合感應電壓為零。但在大多數結構中，三相導線與管道是不對稱的，管道中會形成一定的感應電壓。感應電壓的大小和平行于強電線路的管道長度、輸電線路不平衡電流的大小、輸電線路的頻率、導線和線路的距離、管道覆蓋層的電阻、管道周?chē)耐寥离娮杪�、管道的縱線電阻、干擾源的系統性質等有關。
根據上述分析，當管道埋入地下后，電氣化鐵路對鋼質燃?xì)夤艿赖娜菪择詈细蓴_可以忽略不計，只存在著一定程度的阻性耦合干擾和感性耦合干擾。
1.2交流干擾的危害
交流電力線路對埋地鋼制燃?xì)夤艿赖碾姶庞绊懼饕婕皩?duì)人身安全的影響、對管道及其陰極保護設備安全的影響以及對管道的交流腐蝕等問題。
1.2.1對人身安全的影響
當管道與交流輸電線路接近且輸電線路正常運行時，線路中工作電流會通過磁耦合長時間在管道上產生縱向感應電動勢，使得金屬管道的對地電壓升高。若該電壓較高，可能影響施工、維修或測量人員的正常工作，當交流輸電線路發生短路故障時，產生的交流干擾可能危及人身安全。
1.2.2 對管道安全影響
在管道的金屬表面一般都會敷設防腐層，具有較高電阻和較高介電常數，以防止土壤中有害物質腐蝕金屬管道。當交流輸電線路發生短路故障時，短路電流通過感性耦合和阻性耦合的綜合影響在管道上產生較高的對地電壓，可能擊穿防腐層。
1.2.3 對管道陰極保護設備影響
在管道上設置陰極保護設備是為避免防腐層漏敷及破損處的金屬表面產生腐蝕。交流輸電線路正常運行情況下，工作電流通過感性耦合在油氣管道上產生電壓，可能干擾強制電流陰極保護的恒電位儀和犧牲陽極陰極保護的犧牲陽極的正常工作。例如：強制電流陰極保護的KKG-3 型和KKG-3BG 型恒電位儀的抗交流干擾能力分別為12V 和30V；犧牲陽極陰極保護的鎂犧牲陽極的抗交流干擾能力為10V。這在目前的新建管道已經幾乎不適用。
1.2.4 管道的交流腐蝕
研究表明，管道的交流腐蝕主要發生在絕緣性能較高的涂層上。鋪設在同一環境下的管道，當管道外防腐層選用石油瀝青等級別的防腐層時，即便有交流干擾電壓的產生，一者是由于其絕緣性能較低，所以干擾電壓不會太高，另一方面則由于管道防腐層上所存在的較多的漏點而會使感應的交流電壓隨時排入地下，因此，管道反而不會產生交流腐蝕。
近幾年國外的腐蝕調查報告中與研究文獻中，每年都有大量有關交流腐蝕導致管線腐蝕的報道與案例。在國內的管道中，也同樣存在交流腐蝕及電磁耦合對管道監測設施與陰極保護設施帶來危害的案例。但是關于交流腐蝕的機理，目前尚未有統一的解釋。國外研究表明，交流電流密度是決定交流腐蝕的一個主要因素而不是平常的交流電壓。
雖然交流電流腐蝕可以通過提高陰極保護的保護電位得到抑制，在交流干擾下，陰極保護電位應控制在什么水平目前仍存在爭議。之前，一般認為根據行業標準施加陰極保護，能有效控制交流腐蝕。然而最近國內外發現，雖然陰極保護電位有效在標準規定范圍內，但由于交流干擾的存在，管道仍發生了腐蝕。研究還表明，但當交流電流密度較大時，增加陰極保護的保護電位可能導致PH值增加，減小涂層缺陷處的接觸電阻，可能導致相反的作用——即加速腐蝕，其發生腐蝕的風險越高，與一般的理論相反。
二、 埋地鋼質燃?xì)夤艿澜涣鞲蓴_判斷指標
能最直接反映出電氣化鐵路對埋地鋼質燃?xì)夤艿澜涣鞲蓴_腐蝕的是交流雜散電流的大小，但由于實際條件限制，電氣化鐵路交流雜散電流無法直接測出。因此，管道受干擾腐蝕程度的主要判據為管地電位差、土壤電位梯度，該方法稱為電氣判別法。其中管地電位是最重要的參數，因?yàn)樗瓤梢苑从彻艿赖母g特性，又可以反映雜散電流的干擾特性。
在沒有增加電流源的情況下，管地電位的提高是雜散電流進入點的跡象，管地電位的下降通常為雜散電流放電點的指示。通過電壓測量發現管地電位不穩定、管地電位嚴重偏離正常值或土壤電位梯度反常等問題時，說明有雜散電流存在，并通過土壤電位梯度能夠分析出雜散電流流入、流出點及電流大小。
對電氣化鐵路而言，管地電位隨機車負荷變化，機車運行時管地電位交變激烈，但深夜時波動可能明顯減弱。陰極保護系統等的干擾比較穩定，所以，引起管地電位的變化亦很穩定，在機車停運時，干擾則消失。因此，埋地管道受到干擾與否，通常用管地電位的變化來進行判定。我國標準中規定：對于交流干擾，當管道任意點上管地電位持續1V以上時，確定為存在交流干擾；當中性土壤中的管道任意點上管地交流電位持續高于8V、堿性土壤中高于10V或酸性土壤中高于6V時，管道應采取交流排流保護或相應的其它保護措施。具體干擾程度判定指標見表1。

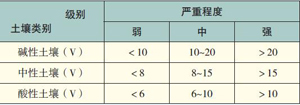

表1 埋地管道交流干擾判定指標
另外，土壤中若存在大量雜散電流，必然會引起大地電位梯度的變化。因此，可根據地電位梯度來判定土壤中是否存在雜散電流及其嚴重程度，并據此推斷管道受干擾的可能性。地電位梯度與雜散電流干擾強度的關系見表2。
表2 地電位梯度與雜散電流干擾強度的關系
三、交流干擾的防護措施
3.1 相關規范及標準
目前，國內已制定管道交流干擾保護的相關規范及標準，在電氣化鐵路和埋地鋼質管道建設過程中主要采用的技術標準如下：《埋地鋼質管道交流排流保護技術標準》SY/T0032-2000、《交流電氣化鐵道對油（氣）管道（含油庫）的影響容許值及防護措施》TB/T2832-1997、《油氣管道管理與維護規程》（Q/SY GD0008－2001）、《鋼質管道穿越鐵路和公路推薦做法》SY/T 0325-2001 、《原油、天然氣長輸管道與鐵路相互關系的若干規定》（石油部（87）油建第505 號文、鐵道部鐵基（1987）780 號文）、《城鎮燃?xì)庠O(shè)計規（ GB50028-2006 ）、《輸氣管道工程設計規范》（GB50251-2003）及《石油庫設計規范》（GB50074-2002）。
3.2 防護措施
總體來說，對交流干擾的防護，鐵路方面可采取盡量減少電流流失的相關措施；管道方面可采取屏蔽、分段隔離、直接接地、鉗位式排流等綜合治理措施。目前，對交流干擾的防護已向干擾方、被干擾方及其他有關方面按“四統一分”（統一測試、統一設計、統一管理、統一評價、分別實施）原則聯合防護的方向發展。
3.2.1盡量避開被干擾對象
在新建電氣化鐵路線路方案設計過程中，應以滿足鐵路功能定位為前提，合理選擇走向，優化線路方案，盡量避開地埋金屬管道，尤其是諸如西氣東輸這樣的長大干線管道。一般認為，交流電氣化鐵路雜散電流干擾的判據如下：
（1）管道與交流電氣化鐵路牽引系統的距離大于1000m 時，接近長度不受限制，認為不受干擾；
（2）管道與交流電氣化鐵路牽引系統的距離小于1000m 時，如果兩者接近長度小于1000m，或接觸網上的電流不超過400A，發生短路事故時不超過10000A，則認為不受干擾。如果接近長度在1000m 到3000m 之間，在滿足上述條件的同時，當管道距牽引變電所的圍墻大于50m，距接觸網支柱大于10m 時，也可認為管道不受干擾。
3.2.2 防護措施
隨著電氣化鐵路和燃?xì)夤艿澜ㄔO(shè)里程的增加，以及受到地理環境的制約，不可避免會發生電氣化鐵路與管道平行接近或交叉，那么必須要有針對雜散電流對管道干擾的防護措施。
（1）對交流電氣化鐵路采取的措施
電氣化鐵路可采用帶回流線的直接供電或自耦變壓器供電方式。帶回流線的直接供電方式使原來流經軌道、大地的回流，一部分改由架空回流線流回牽引變電所，其方向與接觸網中電流方向相反，從而牽引網阻抗和軌道電位都有所降低。該方式的吸流效果比直接供電方式約增加10%-20%。自耦變壓器供電方式（也稱AT 供電方式），其吸流效果約為90%-95%，即地中電流約占接觸網電流比例的5%-10%。此外，加強鐵軌與枕木間的絕緣,以減少入地電流，也可以降低電氣化鐵路對埋地管道的阻性耦合干擾。
（2）對管道采取的措施
對于管道交流雜散電流干擾問題可采用的措施：
1）在有干擾的管段，加強防腐涂層質量，降低交流電氣化鐵路對管道的容性耦合干擾；
2）加大管道與鐵路接地體的距離，并采取措施防止雷電或故障電流對管道的有害影響，降低阻性耦合干擾；

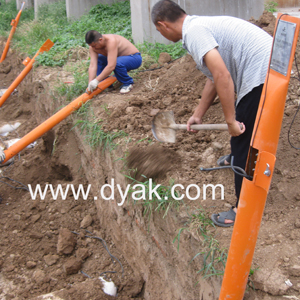

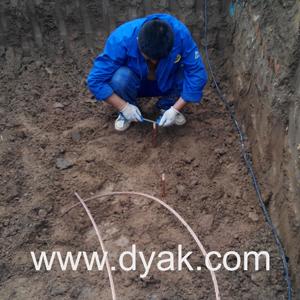

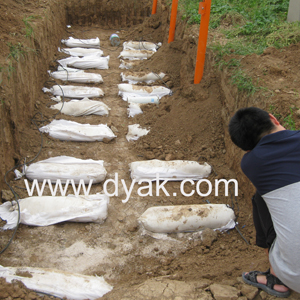

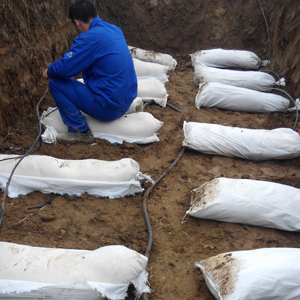

3）對管道本身采取接地排流，降低感性耦合煩擾。接地排流是將管道上感應的交流電排放到大地中去，消除交流電壓對人身及設備的危害。一般接地體材料使用廢鋼即可，無特殊要求。但其接地電阻應盡可能小，可以通過增加接地體的并聯根數，或采用鹽等減阻劑進行處理，接地體埋設在管道一側。接地排流一般分為直接接地排流、排流節排流和犧牲陽極排流。直接接地排流是將受干擾管道通過接地線直接與接地體相連，其優點是設備比較簡單，缺點是陰極保護電流將在接地點入地，大大縮短保護距離，降低保護效果。如果將排流接地體直接與管道連接，由于接地電阻很小，保護電流流失，相當大面積的防腐層破壞，陰極保護電流量增加，以致破壞陰極保護正常運行，所以需要增加排流節。排流節排流又分為電容排流、二極管排流、鉗位式排流和去耦合器排流。
根據實際工程運行經驗及檢測結果，當電氣化鐵路單純跨越埋地管道時，一般雜散電流很小，在埋地管道與交流接地體的安全距離符合表3的要求時，一般不需要增加排流防護措施，但需在管道穿越處增加一處綜合測試樁，以檢測鐵路投運后管道電位的變化。若測得電壓值超過規范《埋地鋼質管道交流排流保護技術標SY/T 0032-2000》管道交流干擾判斷指標，或超過陰極保護設備交流干擾能力則必須采取排流保護的措施。因此，對于交流干擾下的管道，正常的陰極保護非常重要，陰極保護設備應具有一定的交流抗干擾力。

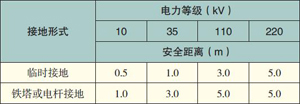

表3 埋地管道與交流接地體的安全距離
當電氣化鐵路與埋地管道近距離平行時，必須增加排流防護措施。其中，德國標準給出了涂敷良好的管道與50HZ電氣化鐵路平行時的限制長度，它是平行間距和干擾電流的函數。如表4所示。

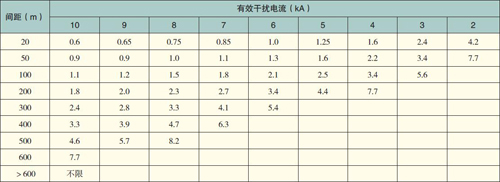

表4 涂敷良好的管道與50HZ電氣化鐵路平行時的限制長度
管道本身交流干擾防護措施，主要有接地排流，但直接排流會對原有的陰極保護產生影響，因此，需要在管道和接地體間串隔直環節，主要有固態去耦合器、鉗位式排流器、電容排流器、二極管排流器。
其次，我國的排流技術經過長期進步，已經向微型化，智能化方向轉變。排流設備從過去的人工采集數據，手工分析，再進行排流，已轉變?yōu)槟軌蛟诩夹g(shù)上實現實時采集、監制和排流一體化操作�？v觀多數排流設備，大都利用硅二極管正向?qū)ǚ聪蚪刂沟奶匦裕涣麟妷�，�?duì)雜散電流進行極性排流，實現了自動排流和自動控制電流大小。其特點表現在：核心由單片機智能控制系統控制，數據傳輸、監測、分析同步進行；使用標準RS一485或RS一232串口；使用開放式通訊協議。
但是，目前的排流技術還存在如下問題：主要以直流排流為主，交流排流為輔；交流排流和混合排流研究少，檢測和排流缺乏同步性；在排流過程中，沒有排流效果反饋系統，排流誤差較大；在進行排流電流整定后，固化不變，強電流流入大地時，只能局部保護管道，對防腐層破損的區域，將加速管道的腐蝕破壞；這些問題都需要腐蝕研究工作者深入解決。
|
