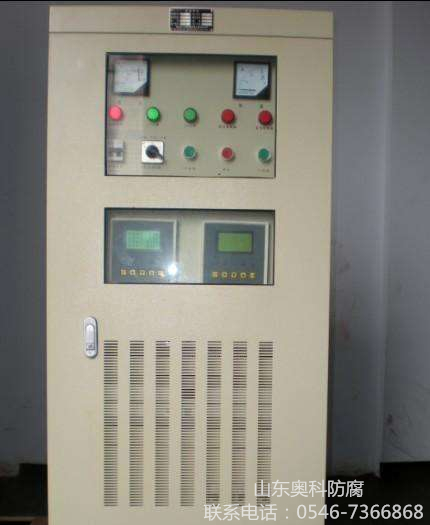

恒電位儀整體來說就是一個負反饋放大的輸出系統，與被保護物構成閉環調節，通過參比電極測量通電點電位，作為取樣信號與控制信號進行比較，實現控制并調節極化電流輸出，使通電點電位得以保持在設定的控制電位上。
恒電位儀本身就是一臺整流器下的一個分支，具有恒電位、恒電流功能。恒電位指的是，將參比電極反饋作為恒定標準，來控制整理器的輸出。
恒電位儀的核心是比較放大器，由深度負反饋的差動放大器構成，一般采用性能優良的集成運算放大器擔任，其輸入是控制和參比電路，輸出到跟隨放大、控制移相、振蕩等電路生成觸發脈沖，極化電源由晶閘管整流電路構成，通過改變導通角實現調節輸出。
恒電位儀的接線不復雜，一般由4條電纜組成，分別接于：輸出陰極、輸出陽極、零位接陰、參比電極。輸出陰極是恒電位儀輸出的負端子，接至被保護物的通電點，輸出陽極是恒電位儀的正端子，接至輔助陽極；零位接陰是儀器電路的地端，接于被保護物通電點附近，參比電極即取樣信號輸入端，接埋設在通電點附近的參比電極。輸出陰極和輸出陽極電纜要有足夠的截面積，零位接陰和參比電極對電纜截面無要求，只考慮足夠強度即可。恒電位儀的接線都應該是銅線，遠端并應焊接。
基本的工業用電都是可以作為外加電流陰極保護系統恒電位儀的電源，在外加電流陰極保護系統中使用的電源的類型有：整流器、恒電位儀；太陽能電池；發電機；風力發電機；熱點電池。整流器和其他外加電流系統的電源類型相比較，經濟節省操作簡單。 |
|
